一、概述
智能消火栓水压探测器-水压液位探测器-智慧消防产品采用高精度高稳定性隔离膜扩散硅压力传感器做为采集器的感压芯片，带高精度AD的微处理器，通过无线通讯模块传输传数据, 实现无线监控。自带LCD液晶显示屏及开机按钮，可实现数据显示、记录、保存，压力异常实时报警功能。主要用于有消防管道、消防栓的地方，方便现场随时观测压力。

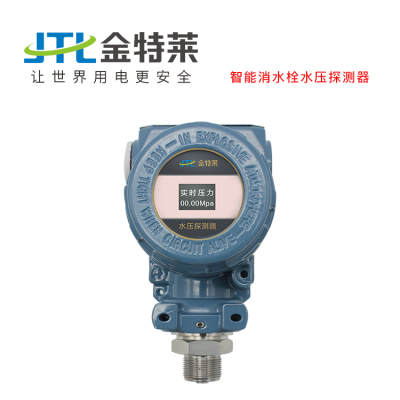

二、产品图片

三、产品特点

具有反向极性和限流保护；激光调阻温度补偿；外部配接NB-DTU，可实现无线数据传输功能，可程控调节；抗振动、抗冲击、防射频电磁干扰；过载及抗干扰能力强，经济实用稳定。

四、基本操作

1、上电开机
当探测器接通DC 24V时，探测器会上电开机。液晶屏会显示如下开机界面。

2、实时压力显示界面

当探测器开机20秒后，显示界面会自动跳到如下图所示实时压力显示界面，显示当前实际测量压力。

3、地址设置
长按5秒“向上”键进入如下图所示地址设置界面，进入地址设置界面后通过按“向上”“向下”键可设置探测器地址，地址设置完成后10秒后界面会自动跳到实时压力显示界面。


4、下限压力设置
长按5秒“向下”键进入如下图所示下限压力设置界面，进入下限压力设置界面后通过按“向上”“向下”键可设置探测器下限压力，地址设置完成后10秒后界面会自动跳到实时压力显示界面。

5、报警功能
当探测器实际测到压力小于下限压力时，探测器会出现声音报警，并显示当前实际测量压力。

五、智能消火栓水压探测器技术参数

测量范围

0～ 2.5MPa

测量精度

0.5%

过载能力

＜1.5倍量程

温度漂移

0.03%FS/℃

供电电源

DC  24V

介质温度

-20°C~ +75°C

环境温度

-30°C~ +80°C

测量介质

对不锈钢不腐蚀的气体、液体

通信方式

RS485，外部配接NB-DTU，实现无线数据传输云平台

六、注意事项
1、 安装时应根据产品连接方式和螺纹类型，查对现场接口是否与产品接口一致，连接时应慢速拧紧，不能把转矩直接加到变送器壳体上，只能加在压力接口的六方上；
2、接供电电源时应严格按照我公司接线说明进行连接；
3、本产品属精密仪器，禁止随意拆卸，严防碰撞，跌落，严禁以尖锐物体触碰传感器膜片，从而造成芯体损坏；’
4、变送器通电后即可使用，预热30分钟后输出更稳定，使用中若发现异常，应关掉电源，停止使用，进行检查，或直接向我技术部门联系；
5、 压力过载，接线错误，传感器膜片损毁等造成的人为因素不在质保范围内。
